Մարտկոց 3000W Արտակարգ էլեկտրաէներգիայի համակարգ շենքի համար

Մարտկոց 3000 Վտ վթարային էլեկտրաէներգիայի համակարգ շենքերի համար — Տեխնիկական բնութագրեր

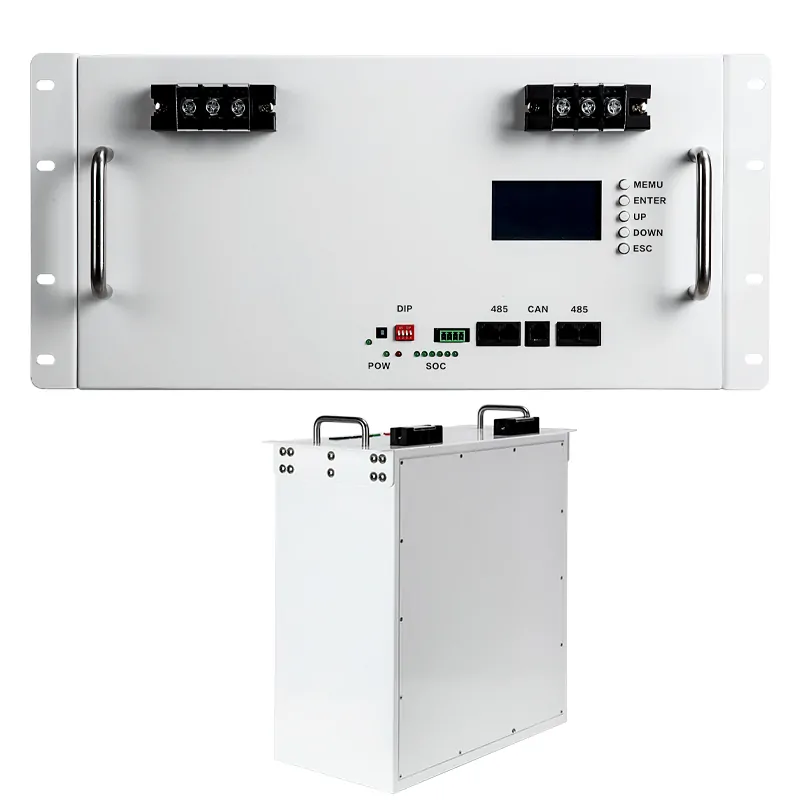

Terli Battery 3000W Emergency Power System-ը շինարարության համար աշխատում է 51.2V LiFePO4 հարթակի վրա երեք հզորության տարբերակներով: Բոլոր արժեքները չափվում են 25°C ջերմաստիճանում, եթե նշված չէ:

Պարամետր	48V-100Ah	48V-150Ah	48V-200Ah
Գնահատված լարումը	51.2 Վ	51.2 Վ	51.2 Վ
Էներգիա	5.12 կՎտժ	7,68 կՎտժ	10,24 կՎտժ
Սբ. Լիցքավորման ընթացիկ	0,2C	0,2C	0,2C
Առավելագույն լիցքավորման ընթացիկ	1C (25°C)	1C (25°C)	1C (25°C)
Լիցքավորման անջատման լարումը	58.4 Վ	58.4 Վ	58.4 Վ
Սբ. Լիցքաթափման ընթացիկ	0,5C	0,5C	0.5C
Առավելագույն լիցքաթափման ընթացիկ	1.5C (25°C)	1.5C (25°C)	1.5C (25°C)
Լիցքաթափման անջատման լարումը	43.2 Վ	43.2 Վ	43.2 Վ
Լիցքաթափման մեթոդ	CC / CP / VP	CC / CP / VP	CC / CP / VP
Լիցքավորման ջերմաստիճան. Շրջանակ	0–50°C	0–50°C	0–50°C
Լիցքաթափման ջերմաստիճան. Շրջանակ	-20–55°C	-20–55°C	-20–55°C
Ցիկլային կյանք	6000+ @ 80% DoD	6000+ @ 80% DoD	6000+ @ 80% DoD
Դիզայնի կյանք	10 տարի	10 տարի	10 տարի
Պարիսպների պաշտպանություն	IP65	IP65	IP65
Հաղորդակցման միջերես	RS485 / RS232 / CAN	RS485 / RS232 / CAN	RS485 / RS232 / CAN
Ցուցադրել	LCD	LCD	LCD
Քաշը	50 կգ	65 կգ	80 կգ
Առաքման լարումը	48–51 Վ	48–51 Վ	48–51 Վ
Առաքում SOC	30%-50%	30%-50%	30%-50%

Պահպանման խոնավության հանդուրժողականությունը՝ 5%-95%: Կարճաժամկետ պահպանման ջերմաստիճանը՝ -10–45°C; երկարաժամկետ՝ -10–40°C։

Բազմաշերտ BMS պաշտպանություն՝ կառուցված շենքերի անվտանգության ստանդարտների համար

Terli Battery 3000W Emergency Power System for Building-ի յուրաքանչյուր միավոր ունի անկախ BMS, որը վերահսկում է յուրաքանչյուր բջիջ առանձին: Համակարգն ապահովում է իրական ժամանակի պաշտպանություն վեց խափանումների ռեժիմներում՝ գերլիցքավորում, գերլիցքաթափում, կարճ միացում, գերհոսանք, ավելորդ ջերմաստիճան և բջջային անհավասարակշռություն:

• Բջջային մակարդակի մոնիտորինգ . BMS-ը հետևում է լարման, հոսանքի և ջերմաստիճանի մեկ բջջի վրա, ոչ թե փաթեթի մակարդակում, և հայտնաբերում է անսարքությունները նախքան դրանք կասկադը:

• Ֆիզիկական բազմաշերտ պաշտպանություն . պարիսպը անջրանցիկ է, հարվածակայուն, հակապայթուցիկ և հրակայուն: ոչ մի կետի ձախողում չի հասնում բջիջներին:

• Ծայրահեղ անվտանգության թեստի համապատասխանություն . ջախջախման, կարճ միացման և ջերմային չարաշահման փորձարկման դեպքում մարտկոցը չի առաջացնում հրդեհ, պայթյուն կամ էլեկտրոլիտի արտահոսք:

• LiFePO4 քիմիա . Երկաթի-ֆոսֆատ կաթոդի քիմիան վերացնում է NMC և NCA բջիջներում առկա ջերմային փախուստի ռիսկը. կայուն բյուրեղային կառուցվածքը պահպանվում է գերբեռնվածության պայմաններում:

• Ա կարգի բջիջների ընտրություն . յուրաքանչյուր բջիջ անցնում է լարման և ներքին դիմադրության ստուգում մինչև հավաքումը; Մերժված բջիջները երբեք չեն մտնում պատրաստի փաթեթ:

• BMS կապի ելք . BMS տվյալների իրական ժամանակի հոսքեր RS485, RS232 կամ CAN-ի միջոցով, ինչը թույլ է տալիս սխալների մասին ահազանգերը ուղղակիորեն ինտեգրվել շենքի կառավարման համակարգերին:

• Ցածր ներքին դիմադրություն . փաթեթը պահպանում է շարունակական բարձր հոսանքի լիցքավորումը և լիցքաթափումը առանց ջերմության կուտակման բջջ-busbar միջերեսում:

Ինչու՞ է LiFePO4-ը գերազանցում կապարի թթունը՝ պահեստային հզորություն ստեղծելու համար

Terli-ի պահեստային էներգահամակարգը փոխարինում է կապարաթթվային բանկերը մի քիմիայով, որն ապահովում է ավելի մեծ հզորություն, ավելի երկար կյանք և ավելի ցածր սպասարկում՝ նույն ոտքով:

Հիշողության էֆեկտ չկա . լիցքավորեք կամ լիցքաթափեք ցանկացած վիճակում՝ առանց առաջին ամբողջական ցիկլը գործարկելու, ինչը կարևոր է արտակարգ իրավիճակների համակարգերի համար, որոնք իրենց կյանքի մեծ մասն անցկացնում են սպասման վիճակում:

Քաշի մեկ երրորդը . 200Ah LiFePO4 փաթեթը կշռում է 80 կգ-ի դիմաց՝ մոտավորապես 240 կգ-ի համարժեք կապարի թթվային բանկերի համար, ինչը նվազեցնում է հատակի ծանրաբեռնվածության պահանջները և տեղադրման աշխատանքը:

Ծավալի երկու երրորդը . նույն 10,24 կՎտ/ժ-ը տեղավորվում է կապարաթթվի կաբինետի տարածքի երկու երրորդի մեջ, որը ազատում է էլեկտրական պահարաններում և սերվերի սենյակներում:

6-ամսյա պահեստավորում՝ առանց սպասարկման . չափազանց ցածր ինքնալիցքաթափումը նշանակում է, որ մարտկոցը լիցքավորում է երկար սպասման ռեժիմում՝ առանց պլանավորված լիցքավորման ցիկլերի՝ ի տարբերություն կապարի թթվի, որը սուլֆատվում է անգործության ժամանակ:

Արագ լիցքավորում . 1C առավելագույն լիցքավորման արագությունը 200Ah փաթեթը վերադարձնում է ամբողջ հզորությամբ մեկ ժամից պակաս՝ նվազագույնի հասցնելով խոցելիության պատուհանները լիցքաթափման դեպքից հետո:

Սանդղելի հզորություն . մինչև 32 միավոր զուգահեռաբար միանում են 48 Վ լարման վրա՝ մեծացնելով շենքի էներգիայի պահպանման համակարգը 5,12 կՎտժ-ից մինչև 320 կՎտժ-ից ավելի մեկ ավտոբուսում՝ առանց լրացուցիչ անջատիչ սարքերի:

Plug-and-play գործարկում . Ստանդարտ 19 դյույմանոց դարակաշարի ձևի գործակիցը նախապես հավաքված պարիսպով նվազեցնում է տեղամասի տեղադրման ժամանակը մինչև երկու ժամ մեկ միավորի համար:

Վկայագրեր, որոնք ընդգրկում են ներմուծման և տեղադրման յուրաքանչյուր հիմնական շուկան

Շենքերի տեղակայման վթարային էներգահամակարգը մաքսազերծում է և տեղամասային ստուգումներ է անցնում բոլոր առաջնային համաշխարհային շուկաներում: Հավաստագրման փաստաթղթերը առաքվում են յուրաքանչյուր պատվերով:

• CE-EMC . Եվրոպական միության մուտքը շուկա — ընդգրկում է էլեկտրամագնիսական համատեղելիությունը և էլեկտրական անվտանգությունը շենքերի տեղակայման համար ԵՄ անդամ բոլոր երկրներում:

• TUV . Անկախ երրորդ կողմի անվտանգության և որակի ստուգում. պահանջվում է գնումների թիմերի կողմից Գերմանիայում, Ավստրիայում, Շվեյցարիայում և ավելի լայն եվրոպական նախագծերում:

• UN38.3 . Միջազգային լիթիումային մարտկոցների փոխադրման սերտիֆիկացում. պարտադիր է լիթիումային բջիջների օդային և ծովային բեռնափոխադրումների համար. ապահովում է համապատասխան գլոբալ առաքում:

• UL1642 . ԱՄՆ բաղադրիչի մակարդակի լիթիումային բջիջների անվտանգության ստանդարտ — բավարարում է ԱՄՆ դիստրիբյուտորի որակավորման և վերջնական օգտագործողի պատասխանատվության պահանջները:

• IEC62619 . Ստացիոնար էներգիայի պահպանման անվտանգության միջազգային ստանդարտ.

• KC . Հարավային Կորեայի ազգային սերտիֆիկացում – պահանջվում է ներմուծման և կորեական շուկայում վաճառքի համար:

• ԿԲ . Էլեկտրական անվտանգության միջազգային փոխադարձ հավաստագրում. ընդունված է 57 անդամ երկրներում՝ նվազեցնելով բազմաբնույթ շուկայական դիստրիբյուտորների կրկնակի փորձարկման ծախսերը:

• ISO . Որակի կառավարման համակարգի սերտիֆիկացում, որն ընդգրկում է ամբողջ արտադրական գործընթացը՝ բջիջների ընդունումից մինչև պատրաստի փաթեթ:

• 3C . Չինաստանի պարտադիր վկայական – պահանջվում է ներքին Չինաստանի շուկայում վաճառքի և որոշակի արտահանման փաստաթղթերի համար:

• RoHS / MSDS . Վտանգավոր նյութերի համապատասխանության և նյութերի անվտանգության փաստաթղթեր. ԵՄ ներմուծման և միջազգային բեռնափոխադրումների ստանդարտ պահանջներ:

Ստուգված համատեղելի է աշխարհի առաջատար ինվերտորային ապրանքանիշերի հետ

Համակարգի ինտեգրատորները նշում են այս պահուստային էներգահամակարգը՝ իմանալով, որ այն բնականաբար հաղորդակցվում է իրենց նախագծի տեղամասերում արդեն տեղադրված ինվերտերների հետ: BMS-ը թողարկում է RS485-ի, RS232-ի և CAN-ի միջոցով՝ երեք արձանագրությունները, որոնք ընդգրկում են շուկայում առկա բոլոր հիմնական հիբրիդային և ցանցից դուրս ինվերտորները:

Ստուգված համատեղելի inverter ապրանքանիշերը ներառում են.

• Գրովատ

• Victron Energy

• SMA

• Բարի Մենք

• Սոլիս / Գինլոնգ

• Sofar Solar

• Դեյ

• Սանգրոու

• LuxPowerTek

• Voltronic Power

• Ստուդեր

• Schneider Electric

• EPEVER

• Պետք է

• Morningstar

• Սելեկտրոնիկ

• Աքսիոմա

Աջակցվում են ինչպես ցանցից դուրս, այնպես էլ ցանցից դուրս համակարգի կոնֆիգուրացիաները: 48 Վ ավտոբուսի ճարտարապետությունը թույլ է տալիս զուգահեռ ընդլայնել մինչև 32 միավոր նույն ինվերտորային էկոհամակարգի ներսում՝ կապի լրացուցիչ մուտքի կարիք չկա: Ստանդարտ 19 դյույմանոց դարակաշարը ինտեգրվում է առկա էլեկտրական կաբինետի ենթակառուցվածքին առանց փոփոխության:

Կապվեք Terli-ի տեխնիկական թիմի հետ՝ վերևում չնշված ինվերտորային որոնվածի տարբերակների համար արձանագրության քարտեզագրումը հաստատելու համար:

Որտեղ է տեղակայվում 3000 Վտ շենքերի վթարային էներգահամակարգը

Այս համակարգը լուծում է էներգիայի շարունակականության պահանջները վեց տեղակայման կատեգորիաներում՝ մեկ շենքի պահուստավորումից մինչև բազմաբնակարան կապի ենթակառուցվածք:

Առևտրային և բնակելի շենքերի կրկնօրինակում . առաջնային օգտագործման դեպք: 3000 Վտ հզորությունը պահպանում է լուսավորությունը, անվտանգության համակարգերը, վերելակները և կրիտիկական բեռները ցանցի անջատումների ժամանակ: IP65 պարիսպը և -20°C արտահոսքի հանդուրժողականությունը թույլ են տալիս տեղադրումը նկուղային էլեկտրական սենյակներում և արտաքին սարքավորումների պահարաններում:

Արևային ՖՎ պահեստավորում . Համակարգը ինտեգրվում է ինչպես ցանցից դուրս, այնպես էլ ցանցից դուրս արևային կայանքներին՝ պահպանելով ցերեկային արտադրությունը գիշերային կամ բարձր սակագների սպառման համար: Համատեղելի է բոլոր հիմնական ինվերտորային ապրանքանիշերի հետ, որոնք արդեն տեղակայված են արևային նախագծերում:

Հեռահաղորդակցության և կապի բազային կայաններ . ցածր ինքնալիցքաթափումը և 10 տարվա նախագծային կյանքը նվազեցնում են հեռավոր վայրերում սպասարկման այցելությունները: RS485/CAN հաղորդակցությունը հնարավորություն է տալիս լիցքավորման հեռակառավարման մոնիտորինգ առանց տեղում ստուգման:

Արդյունաբերական օբյեկտների կրկնօրինակում . գործարանային կառավարման համակարգերը, փոխակրիչները և տեխնոլոգիական սարքավորումները պահանջում են անխափան հոսանք կոմունալ անցումների ժամանակ: 1.5C առավելագույն լիցքաթափման արագությունը ապահովում է պոռթկումային հոսանք շարժիչի բեռների համար առանց լարման անկման:

Քամու էներգիայի պահեստավորում . զուգակցվում է քամու գեներացման համակարգերի հետ ցանցից դուրս տեղամասերում, որտեղ արևի ճառագայթումը բավարար չէ:

Արևային փողոցային լուսավորություն . մոդուլային հզորության մասշտաբը թույլ է տալիս ճիշտ չափել միաբևեռ կամ բազմաբևեռ լուսավորության սխեմաների համար՝ 5,12 կՎտժ-ից մինչև ավելի մեծ զուգահեռ զանգվածներ:

-20°C-ից +60°C լիցքաթափման աշխատանքային միջակայքը շենքի էներգիայի պահպանման այս լուծումը կենսունակ է դարձնում Մերձավոր Արևելքի շոգին, Հյուսիսային Եվրոպայի ձմեռներին և բարձր բարձրության վայրերում:

Թերլիի արտադրական հիմնադրամը յուրաքանչյուր միավորի հետևում

Terli New Energy Technology-ն գործում է որպես China State Grid-ի պաշտոնական կոոպերատիվ մատակարար՝ աշխարհի խոշորագույն կոմունալ ծառայությունների օպերատորը և արդյունաբերության մեջ մարտկոցների որակավորման ամենախստապահանջ շրջանակներից մեկը:

Արտադրական շղթան ամբողջությամբ աշխատում է տանը: Հիմնական բաղադրիչները` BMS տախտակները, պատյանները և բջջային հավաքները, մշակված և արտադրված են Terli-ի սեփական R&D թիմի կողմից, որոնք չեն ստացվել երրորդ կողմի վաճառողներից: Այս ուղղահայաց ինտեգրումը ընկերությանը տալիս է անմիջական վերահսկողություն արտադրության յուրաքանչյուր փուլում բնութագրերի համապատասխանության վրա:

9-աստիճան արտադրական գործընթացը ապահովում է որակյալ դարպասներ մինչև որևէ միավոր փաթեթավորման հասնելը.

1. Բջիջների մուտքի ստուգում - լարման և ներքին դիմադրության ստուգում

2. Արտաքին տուփի պատրաստում

3. Բջջի հավաքում

4. Ազդանշանի գիծ և BMS ինտեգրում

5. BMS-ի տեղադրում և կազմաձևում

6. Լիցքավորման և լիցքաթափման ցիկլի փորձարկում

7. BMS անսարքության հայտնաբերման ստուգում

8. Շրջանակի կնքումը

9. Փաթեթավորման և նախաբեռնման ստուգում

Թիմը խորը փորձ ունի անլար կապի սենյակի էլեկտրաէներգիայի համակարգերում. կիրառական կատեգորիա, որտեղ մարտկոցի խափանումը հանգեցնում է ծառայության ակնթարթային ընդհատումների, և որտեղ համապատասխանության փաստաթղթերը սակարկելի չեն: Այդ նախապատմությունը ձևավորում է արտադրական կարգապահությունը, որը կիրառվում է առաքված յուրաքանչյուր շենքի պահեստային միավորի համար:

Արտադրանքի գիծում անցկացվող հավաստագրերը ներառում են CE, TUV, UN38.3, KC, ISO, CB և 3C. ստուգված անկախ փորձարկման մարմինների կողմից, որոնք ինքնահռչակված չեն:

OEM/ODM սպասարկում և մատակարարման շղթա դիստրիբյուտորների և ապրանքանիշերի սեփականատերերի համար

Terli-ն ընդունում է OEM և ODM պատվերներ արտադրական գծի կառուցման վթարային էներգահամակարգի համար: Պատվերով բրենդինգը ներառում է լոգոն, պարիսպ պիտակավորումը, գույնը և փաստաթղթերը: Նախատիպի դիզայնը հասանելի է ODM նախագծերի համար, որոնք պահանջում են պարիսպ կամ BMS կազմաձևման փոփոխություններ:

Նմուշառման գործընթաց . Վճարեք բեռնափոխադրումների և նմուշի արժեքը նախօրոք: Նմուշի արժեքը կիրառվում է որպես վարկ առաջին որակավորման մեծաքանակ պատվերի համար: Նմուշի միավորները առաքվում են վճարման հաստատումից հետո 3-5 օրվա ընթացքում, ինչը հնարավորություն է տալիս տեխնիկական վավերացում կատարել մինչև պարտավորությունը:

MOQ ճկունություն . գնորդները, ովքեր չեն կարող հասնել ստանդարտ MOQ-ին, կարող են ձեռք բերել առկա ֆոնդային ապրանքներից կամ մասնակցել խմբային աղբյուրներից: Կապվեք Terli-ի վաճառքի թիմի հետ ընթացիկ արագ ապրանքների ցանկի համար:

Զանգվածային գներ . Պատվիրեք գնագոյացման սանդղակներ ծավալով: Վաճառքի թիմը մեջբերում է լավագույն մատչելի գինը՝ հիմնվելով հաստատված պատվերի քանակի վրա՝ առանց հրապարակված մակարդակի գնի, քանի որ նախագծի չափերը տարբեր են:

Պատվերի տեղադրման տարբերակներ .

• Էլփոստով գնման պատվեր

• Թերլիի կողմից տրված պրոֆորմա-հաշիվ

• Alibaba Trade Assurance (ապահովված վճարում)

Լոգիստիկա . Terli-ն աշխատում է բեռնափոխադրողների հետ, ովքեր մասնագիտացած են լիթիումի մարտկոցների առաքման մեջ: Նրանք մշակում են UN38.3 փաստաթղթերը, վտանգավոր ապրանքների հայտարարագրերը և մուլտիմոդալ երթուղիները՝ նվազեցնելով մաքսազերծման ուշացումները ԵԽ, ԿԿ և այլ կարգավորվող շուկաներ ներմուծող դիստրիբյուտորների համար:

OEM ապրանքանիշի սեփականատերերը հասանելիություն են ստանում CE, TUV, UN38.3, KC, CB, ISO և 3C երկրներում արդեն իսկ հավաստագրված արտադրանքին՝ վերացնելով յուրաքանչյուր նոր շուկայի համար անկախ հավաստագրման արժեքը և հետաձգումը:

ՀՏՀ

Q1: Ի՞նչ ապրանքներ եք առաջարկում:

Մեր հիմնական արտադրանքը լիթիումի իոնային մարտկոցներն են: Այժմ մենք կարող ենք առաջարկել տնային էներգիայի պահեստավորում, հեռահաղորդակցության մարտկոց, մարտկոցի փաթեթ, լիթիումի մարտկոց 24V 48V և այլն:

Q2: Ինչպե՞ս կարող եմ նմուշ ստանալ ձեր որակը ստուգելու համար:

Եթե ​​Ձեզ անհրաժեշտ է նմուշ փորձարկման համար, խնդրում ենք վճարել բեռնափոխադրման և նմուշի արժեքի համար: Եվ նմուշի արժեքը կվերադարձվի ձեզ այն բանից հետո, երբ դուք մեծաքանակ պատվեր կատարեք, քան մեր MOQ-ն:

Q3: Կարո՞ղ եմ ապրանքներ ունենալ իմ սեփական պատկերանշանով:

Այո՛։ Մենք կարող ենք առաջարկել ինչպես OEM, այնպես էլ ODM ծառայություն նախատիպի դիզայնով և փոքր MOQ-ով:

Q4: Որքա՞ն ժամանակ կարող եմ ակնկալել ստանալ նմուշը:

Նմուշները պատրաստ կլինեն առաքման՝ վճարումը ստանալուց հետո 3~5 օրվա ընթացքում:

Q5: Կարո՞ղ եք ինձ զեղչ տալ:

Այո, մեծածախ ծառայության հիման վրա մենք ավելի լավ զեղչ ունենք ավելի մեծ քանակությունների համար: Մենք ձեզ կտանք լավագույն գինը՝ ելնելով ձեր պատվերի քանակից:

Q6. Որո՞նք են այն առավելությունները, որոնք տարբերվում են մյուսներից:

1. Չինաստանի պետական ​​ցանցի պաշտոնական կոոպերատիվի մատակարարը

2. Պրոֆեսիոնալ արտադրանքի մշակման թիմի հետ

3. Հարուստ փորձ անլար համակարգչային սենյակում

4. Բարձրակարգ էներգիայի պահպանման լուծույթով

Q7. Ինչպե՞ս անել, եթե չկարողանամ հասնել ձեր նվազագույն պատվերի քանակին:

Մի անհանգստացեք դրա համար։ Եթե ​​դուք չեք կարող հասնել MOQ յուրաքանչյուր ապրանքի համար, մենք առաջարկում ենք ձեզ վերաբերվել պահեստում առկա մեր ապրանքներին և խմբային աղբյուրների ապրանքներին: Մենք նաև կարող ենք ձեզ ուղարկել արագացված ապրանքների վերջին ցուցակը ձեր տեղեկանքի համար:

Q8: Ինչպե՞ս պատվիրել:

Ուղարկեք մեզ ձեր գնման պատվերը էլ.
