Est-ce que votre des panneaux solaires câblés dans le bon sens ? La configuration peut tout changer, de la puissance de sortie au coût.
Les panneaux solaires convertissent la lumière du soleil en électricité, alimentant ainsi les maisons, les camping-cars et les systèmes hors réseau. Mais le câblage est important.
La connexion de panneaux en série ou en parallèle affecte la tension, le courant et la façon dont votre système gère l'ombre.

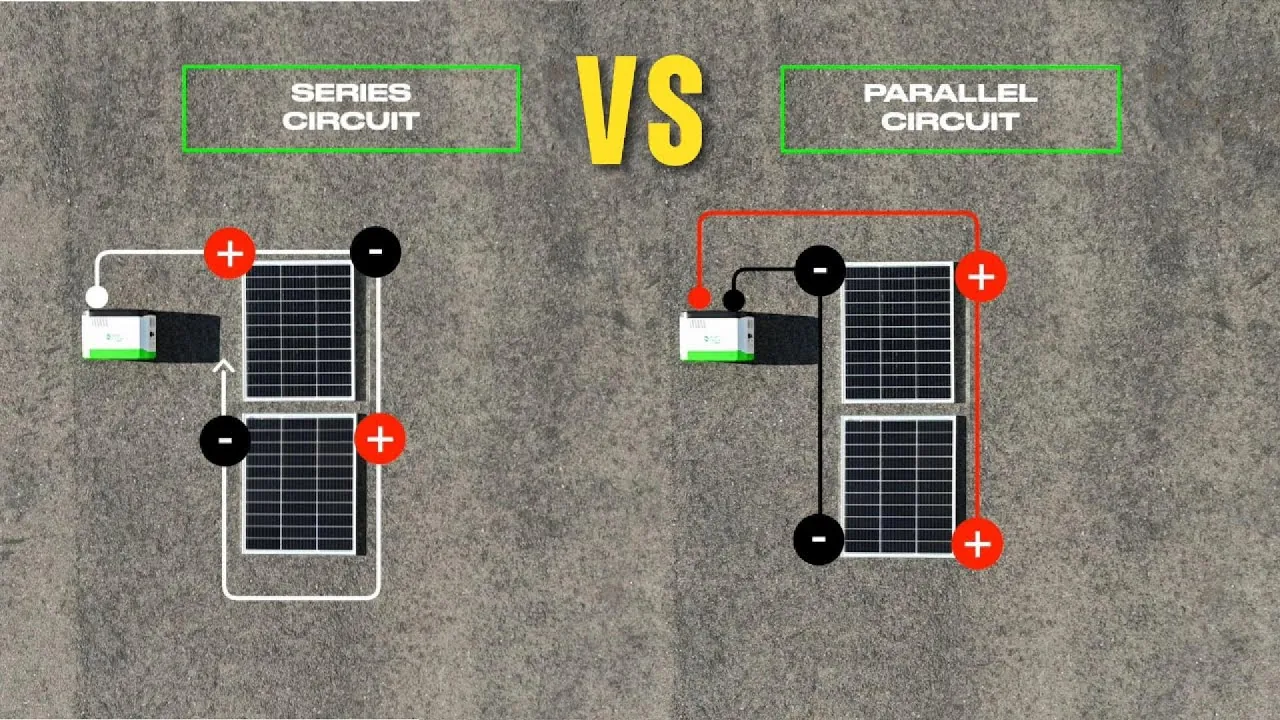

Dans cet article, vous apprendrez la différence entre le câblage en série et en parallèle.
Nous explorerons les avantages, les inconvénients, la sécurité, le coût et comment choisir celui qui convient le mieux à vos besoins.
Avant de plonger dans les connexions en série et en parallèle, il est important de comprendre le fonctionnement des panneaux solaires et la signification des termes clés. Ces bases vous aideront à comprendre comment les différentes configurations de câblage affectent les performances de votre système.
Comprendre ces concepts électriques fondamentaux est crucial lors de la planification de votre installation solaire :
| Terme | Définition |
|---|---|
| Tension | La différence de potentiel électrique (pression) entre deux points d'un circuit, mesurée en volts (V) |
| Actuel | Le débit de charge électrique à travers un circuit, mesuré en ampères (A) |
| Intensité de courant | Un autre terme pour le courant, représentant la quantité d'électrons circulant dans un circuit. |
| Tension de sortie | La tension produite par un panneau ou un générateur solaire dans des conditions spécifiques |
| Courant de sortie | Le courant maximum qu'un panneau solaire peut fournir à un appareil ou un système connecté |
Pensez à l’électricité comme à l’eau qui coule dans des tuyaux : la tension est la pression de l’eau, tandis que le courant (ampérage) est le débit de l’eau. Les deux sont essentiels pour alimenter votre maison ou vos appareils.
Les panneaux solaires convertissent la lumière du soleil en électricité grâce à l'effet photovoltaïque :
Absorption de la lumière : les photons de la lumière du soleil frappent les cellules de silicium des panneaux solaires
Activation électronique : les photons dynamisent les électrons du silicium, les faisant se libérer
Champ électrique : La conception du panneau crée un champ électrique qui force les électrons libres à circuler dans une direction.
Génération CC : Ce flux d'électrons crée de l'électricité à courant continu (CC).
Inversion : Un onduleur convertit l'électricité CC en courant alternatif (AC) pour un usage domestique
Chaque panneau solaire possède deux bornes : une positive (+) et une négative (–) . La façon dont ces bornes sont connectées (série ou parallèle) modifie la tension et le courant du système.
Une connexion en série relie les panneaux solaires en une chaîne, un peu comme si on connectait des batteries bout à bout. Dans cette configuration, la borne positive d'un panneau se connecte à la borne négative du panneau suivant . Cette configuration augmente la tension globale du système tandis que le courant reste le même.
Dans une connexion en série, les panneaux solaires sont reliés selon un arrangement en forme de chaîne où la borne positive d'un panneau se connecte à la borne négative du panneau suivant. Cela crée un chemin unique pour que l’électricité circule à travers tous les panneaux de manière séquentielle.
Pensez aux panneaux connectés en série, comme les piles d'une lampe de poche : ils sont empilés bout à bout pour augmenter la tension tandis que le courant reste constant.
Connecter des panneaux solaires en série est relativement simple :
Identifiez les bornes positives et négatives sur chaque panneau
Connectez la borne positive du premier panneau à la borne négative du deuxième panneau
Continuez ce modèle pour tous les panneaux restants du réseau
Connectez les bornes positives et négatives libres restantes à votre contrôleur de charge ou onduleur
Lorsque les panneaux solaires sont câblés en série, leurs propriétés électriques se combinent de manière spécifique :
La tension s'additionne : la tension totale est égale à la somme des tensions de chaque panneau
Le courant reste constant : le courant reste le même que celui d'un seul panneau
Exemple : Si vous connectez trois panneaux de 18 volts et 6 ampères en série :
Tension totale : 18 V + 18 V + 18 V = 54 V
Courant total : reste à 6 ampères
Puissance totale : 54 V × 6 A = 324 watts
Les configurations en série excellent dans des scénarios spécifiques :
Exigences de tension plus élevées : Idéal pour les systèmes reliés au réseau nécessitant des tensions plus élevées
Transmission de puissance sur longue distance : une tension plus élevée signifie moins de perte de puissance sur la distance
Performances en basse lumière : fonctionne mieux tôt le matin, le soir et par temps nuageux
Compatibilité du contrôleur de charge MPPT : Maximise l'efficacité avec la régulation de tension
| Avantages | Inconvénients |
|---|---|
| Sortie de tension plus élevée | Chaîne entière affectée par l'ombrage sur un panneau |
| Câblage plus petit et moins coûteux | La défaillance d'un panneau peut désactiver la chaîne entière |
| Meilleures performances en basse lumière | Nécessite des contrôleurs de charge MPPT |
| Plus efficace sur les longues distances | Une tension plus élevée nécessite des mesures de sécurité supplémentaires |
| Installation plus simple avec moins de composants | Moins de flexibilité pour l’expansion |
La connexion parallèle représente la deuxième méthode fondamentale pour combiner plusieurs panneaux solaires dans un système. Cette configuration offre des caractéristiques électriques distinctes qui peuvent être avantageuses dans des scénarios spécifiques.
Dans une connexion parallèle, toutes les bornes positives des panneaux solaires sont connectées ensemble, et de même, toutes les bornes négatives sont reliées entre elles. Cela crée plusieurs chemins pour la circulation de l’électricité, permettant à chaque panneau de fonctionner indépendamment.
Imaginez des panneaux parallèles comme plusieurs voies sur une autoroute : plus de voies permettent à plus de trafic (courant) de circuler tout en maintenant la même limite de vitesse (tension).
La configuration d'une configuration parallèle implique ces étapes :
Identifiez les bornes positives et négatives sur chaque panneau
Connectez toutes les bornes positives ensemble à l'aide de connecteurs de dérivation ou d'un boîtier de combinaison
Connectez toutes les bornes négatives ensemble de la même manière
Connectez les fils positifs et négatifs combinés à votre contrôleur de charge ou onduleur
Lorsque les panneaux solaires sont connectés en parallèle, leurs propriétés électriques se combinent comme suit :
Le courant s'additionne : le courant total est égal à la somme du courant de chaque panneau
La tension reste constante : La tension reste la même que celle d'un seul panneau
Exemple : Si vous connectez trois panneaux de 18 volts et 6 ampères en parallèle :
Tension totale : reste à 18 V
Courant total : 6A + 6A + 6A = 18A
Puissance totale : 18 V × 18 A = 324 watts
Les configurations parallèles excellent dans ces scénarios :
Conditions d'éclairage variables : chaque panneau fonctionne indépendamment, de sorte que l'ombrage d'un panneau n'affecte pas les autres.
Systèmes de charge de batterie : un courant plus élevé permet une charge plus rapide à une tension constante
Extensibilité du système : ajout facile de panneaux supplémentaires sans dépasser les limites de tension
Compatibilité des contrôleurs de charge PWM : Fonctionne bien avec des contrôleurs plus simples et moins coûteux
Systèmes basse tension : idéal pour les systèmes de batterie 12 V ou 24 V dans les camping-cars, les bateaux ou les petites installations hors réseau
| Avantages | Inconvénients |
|---|---|
| Résistant à l'ombrage partiel | Nécessite un câblage plus épais et plus coûteux |
| La défaillance d'un panneau n'affecte pas les autres | Un courant plus élevé augmente les pertes de transmission |
| Sortie de tension constante | Installation plus complexe avec des composants supplémentaires |
| Extension du système plus facile | Limité par le courant maximum du contrôleur |
| Fonctionne avec des contrôleurs PWM moins chers | Pas idéal pour les performances en début/fin de journée |
Les connexions parallèles vous aident à construire des systèmes solaires résilients , , extensibles et tolérants à l'ombre , parfaits pour les camping-cars, les bateaux ou les maisons hors réseau . Assurez-vous simplement que votre câblage et votre contrôleur peuvent gérer un courant plus élevé..
Comprendre les principales différences entre les connexions en série et en parallèle est essentiel pour concevoir un système d'énergie solaire efficace. Chaque configuration offre des avantages distincts en fonction de vos besoins spécifiques et des conditions environnementales.
Le tableau suivant met en évidence les différences critiques entre les connexions de panneaux solaires en série et en parallèle :
| Caractéristiques | Connexion en série | Connexion en parallèle |
|---|---|---|
| Tension | S'additionne (V₁ + V₂ + V₃...) | Reste constant (équivalent à un panneau) |
| Actuel | Reste constant (équivalent à un panneau) | S'additionne (I₁ + I₂ + I₃...) |
| Puissance de sortie | La tension augmente × courant constant | La tension constante × le courant augmente |
| Tolérance à l'ombre | Médiocre (un panneau ombré affecte tout) | Bon (seul le rendement du panneau ombré est réduit) |
| Exigences de câblage | Fils plus fins (courant plus faible) | Fils plus épais (courant plus élevé) |
| Efficacité des distances | Mieux pour les longues distances | Mieux pour les courtes distances |
Les comportements électriques fondamentaux déterminent les performances du système :
Comportement de tension en série : Avec trois panneaux 18 V en série, vous obtenez une sortie totale de 54 V tout en conservant l'ampérage d'origine.
Comportement du courant parallèle : les trois mêmes panneaux en parallèle maintiennent 18 V mais produisent le triple de l'ampérage (par exemple, 18 A à partir de trois panneaux de 6 A)
Puissance de sortie : les deux configurations peuvent produire la même puissance théorique (tension × courant), mais l'efficacité réelle varie en fonction des conditions.
Les performances de chaque configuration dépendent en grande partie de facteurs environnementaux :
Tolérance à l'ombre :
Série : Comme les lumières de Noël : la défaillance d'un panneau affecte toute la chaîne
Parallèle : fonctionnement indépendant – les panneaux ombragés n'ont aucun impact sur les autres
Performances en basse lumière :
Série : meilleures performances en début de matinée/fin d'après-midi et par temps nuageux
Parallèle : nécessite des niveaux de lumière plus élevés pour atteindre les seuils de tension minimaux
Chaque configuration nécessite des considérations d'équipement spécifiques :
Contrôleurs de charges :
Série : nécessite des contrôleurs MPPT pour gérer une tension plus élevée
Parallèle : fonctionne avec des contrôleurs PWM moins chers pour les petits systèmes
Câblage et composants :
Série : Fils de plus petit calibre (moins chers)
Parallèle : nécessite des fils plus épais, des connecteurs de dérivation ou des boîtiers de combinaison
Dispositifs de protection :
Série : nécessite une protection contre la tension
Parallèle : nécessite une protection actuelle (fusibles pour chaque chaîne)
Connexions en série : parfaites pour un ensoleillement constant, des systèmes reliés au réseau, de longs câbles et lors de l'utilisation de contrôleurs MPPT
Connexions parallèles : idéales pour les zones partiellement ombragées, les petits systèmes hors réseau, les camping-cars, les bateaux et lorsqu'une simple expansion est nécessaire
Avant de câbler vos panneaux solaires, il est important d'évaluer les besoins de votre système. La bonne configuration dépend de plusieurs facteurs clés :
Tenez compte de ces facteurs clés lors de la planification de votre panneau solaire :
Conditions de localisation : évaluer la consistance de la lumière solaire et l'ombrage potentiel
Besoins en énergie : déterminez les niveaux de tension et de courant requis
Espace physique : Tenez compte des limites de la disposition des panneaux
Expansion future : Plan de croissance potentielle du système
Votre équipement existant ou prévu influence considérablement votre choix de câblage :
| Équipement | Préférence en série | Préférence en parallèle |
|---|---|---|
| Contrôleur de charge MPPT | ✓ (gère une tension plus élevée) | - |
| Contrôleur de charge PWM | - | ✓ (correspond à la tension de la batterie) |
| Onduleur relié au réseau | ✓ (nécessite une tension plus élevée) | - |
| Système de batterie 12 V/24 V | - | ✓ (tension de charge constante) |
Les aspects pratiques de l’installation comptent également :
Avantages de la série :
Nécessite un câblage moins coûteux et de calibre plus fin
Connexions plus simples avec moins de composants
Réduction des pertes de transmission sur la distance
Considérations parallèles :
Nécessite un câblage plus épais et plus coûteux
Nécessite des composants supplémentaires (combineurs, connecteurs de dérivation)
Peut nécessiter une fusion supplémentaire pour chaque chaîne
La configuration optimale équilibre souvent vos conditions environnementales spécifiques, la compatibilité des équipements, les contraintes budgétaires et les exigences de performances.
Oui! Les configurations série-parallèle offrent le meilleur des deux mondes, combinant les avantages des deux méthodes de câblage pour des performances système optimales.
Une configuration série-parallèle implique :
Création de plusieurs chaînes de panneaux connectés en série
Puis connecter ces chaînes en parallèle
Cette approche hybride vous permet d'augmenter à la fois la tension et le courant de manière contrôlée.
Envisagez une configuration série-parallèle dans ces scénarios :
| du scénario | Avantages |
|---|---|
| Des systèmes plus grands | Reste dans les limites de tension/courant du contrôleur de charge |
| Conditions d’ensoleillement mixtes | Équilibre la tolérance à l’ombre et l’efficacité |
| Besoins en énergie plus élevés | Atteint des niveaux de tension et de courant optimaux |
| Sites d'installation complexes | S'adapte à diverses orientations de panneaux |
Cette approche est particulièrement utile lorsque la taille de votre système dépasserait autrement les limites de tension ou de courant de votre équipement.
Suivez ces étapes pour créer une configuration série-parallèle :
Créer des chaînes en série : connectez 2 à 4 panneaux en série pour former plusieurs chaînes identiques.
Connecter les extrémités des chaînes : joindre les bornes positives de toutes les chaînes ensemble
Connectez les bornes négatives : joignez les bornes négatives de toutes les chaînes ensemble
Ajoutez une protection : installez des fusibles appropriés pour chaque chaîne
Connectez-vous à l'équipement : acheminez les fils positifs et négatifs combinés vers votre contrôleur.
Cette configuration vous offre de la flexibilité lors de la conception de systèmes plus grands tout en maintenant des niveaux de tension et de courant raisonnables pour votre équipement.
La configuration idéale du câblage des panneaux solaires ne dépend pas de ce qui est universellement « meilleur » : il s’agit de savoir ce qui est le mieux adapté à votre situation spécifique. Chaque approche offre des avantages distincts qui la rendent adaptée à différentes applications.
| des avantages de la série | Avantages parallèles |
|---|---|
| Tension plus élevée pour les systèmes connectés au réseau | Courant plus élevé pour le chargement de la batterie |
| Meilleures performances en basse lumière | Fonctionnement indépendant du panneau |
| Câblage moins cher | Meilleure tolérance à l'ombre |
| Efficace sur les longues distances | Extension du système plus facile |
| Fonctionne avec les contrôleurs MPPT | Compatible avec les contrôleurs PWM |
Choisissez la configuration qui correspond à votre situation spécifique :
Choisissez la série quand :
Vous bénéficiez d'un ensoleillement constant et sans ombre
Vous avez besoin d'une tension plus élevée pour la connexion au réseau
Vos panneaux sont loin du contrôleur/onduleur
Choisissez parallèle quand :
Votre emplacement est partiellement ombragé
Vous construisez un petit système hors réseau
Vous prévoyez d'ajouter d'autres panneaux plus tard
Bien que ces lignes directrices aident à clarifier les différences, votre situation spécifique peut bénéficier d’une analyse d’experts. Un installateur solaire professionnel peut :
Évaluez vos besoins énergétiques et votre localisation
Recommander des configurations d'équipement optimales
Concevoir un système qui maximise l’efficacité et les performances
Veiller au respect du code et des normes de sécurité
La meilleure configuration dépend en fin de compte de l’équilibre entre vos objectifs énergétiques, votre budget et votre environnement d’installation.
La série augmente la tension. Le parallèle augmente le courant. Les deux fournissent de la puissance, mais se comportent différemment à l’ombre ou sous charge.
Les besoins de votre système (tension, courant, ombrage) doivent guider votre choix de câblage.
Pensez à votre configuration et à vos objectifs. Ensuite, faites correspondre la configuration en conséquence.
