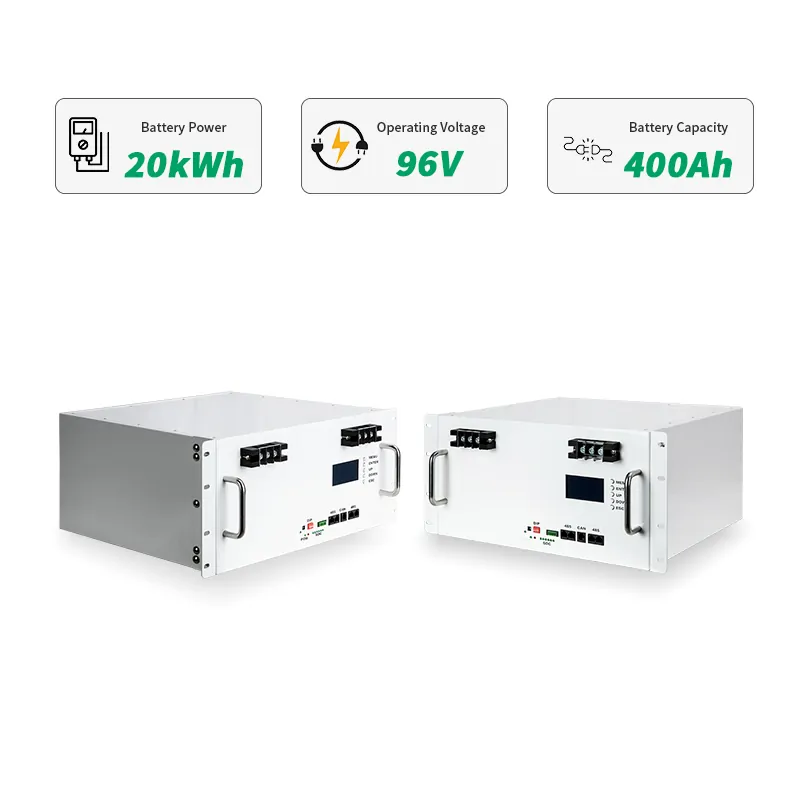

96V 20kw saules enerģijas uzglabāšanas LiFePO4 akumulatoru sistēma

96 V LiFePO4 akumulatoru sistēma — pilnas tehniskās specifikācijas

Terli 96V LiFePO4 akumulatoru sistēma nodrošina 102,4 V nominālo spriegumu un līdz 20 480 Wh pārbaudītas atmiņas ietilpības, balstoties uz A klases LiFePO4 elementiem, kas paredzēti ≥6000 cikliem ar 50% DOD.

Pamatmodelis: 96V 200Ah

Parametra	vērtība
Nominālais spriegums	96V / 102,4V
Nominālā jauda	19 200 Wh / 20 480 Wh
Nominālā jauda	200Ah
Ieteicamais uzlādes spriegums	108V / 115,2V
Ieteicamais izslēgšanas spriegums	81V / 86,4V
Cikla dzīve	6000 cikli @ 50% DOD; ≥6500 cikli (augsta cikla konfigurācija)
Dizaina dzīve	≥ 15 gadi
Darba temperatūra	-20°C līdz 60°C (ieteicams no 10°C līdz 40°C)
Uzglabāšanas temperatūra	-10°C līdz 50°C (ieteicams no 10°C līdz 35°C)
Maksimālā uzlādes/izlādes strāva	50A / 100A / 150A / 200A (pielāgojams)
Komunikācija	RS485 / CAN / RS232 / Bluetooth (viss ir pielāgojams)
BMS	Iebūvēta vieda BMS ar pašbalansēšanu
Statusa displejs	RUN LED (zaļš), ALM LED (sarkans), 6-LED SOC indikators

Pieejamās sprieguma un jaudas diapazona

sprieguma	jaudas opcijas
24V / 48V	50Ah, 100Ah, 200Ah
96V	50Ah, 200Ah
192V / 384V / 512V	Pielāgots

Visi modeļi atbalsta RS485/CAN/RS232 komunikāciju un paralēlo savienojumu jaudas paplašināšanai.

Iepriekš apstiprināta saderība ar 24+ invertoru zīmoliem

Terli 96V LiFePO4 akumulatoru sistēma dabiski sazinās ar visiem lielākajiem invertora zīmola EPC līgumslēdzējiem — bez pielāgota protokola izstrādes, bez integrācijas riska katrā projektā.

Apstiprinātie saderīgie invertori
Deye, Growatt, SOFAR, Voltronic Power, GoodWe, SRNE, SMA, Victron Energy, Sol-Ark, LuxPowerTek, Fox ESS, Studer, Afore, Sorotec, Pylontech, REKAC, Voltacon, MUST, SERMATEC, Solis, Meren P, visi validēti, izmantojot CBD Power, Megare RS485 un RS232 protokoli.

Augstsprieguma efektivitātes priekšrocības
Pie 96 V/102,4 V nominālās sprieguma sistēma darbojas ar pusi mazākas strāvas no 48 V ekvivalenta ar tādu pašu jaudu, samazinot kabeļa zudumus un invertora siltuma slodzi lielas jaudas iekārtās.

Paralēla paplašināšana bez invertora nomaiņas
Pievienojiet akumulatoru blokus paralēli, lai paplašinātu kopējo krātuvi. Ja klients palielina no 20 kWh uz 40 kWh vai 100 kWh+, invertora puses pārslēgšana nav nepieciešama.

Sērijas savienojums
Līdz 3 sērijveida vienībām tiek atbalstītas augstāka sprieguma virkņu konfigurācijās.

Rack-Mount Form Factor
19 collu skapja formāts integrējas tieši mašīntelpas plauktos kopā ar UPS aprīkojumu, ar Bluetooth lietotnes uzraudzību attālinātai SOC redzamībai.

Plug-and-Play nodošana ekspluatācijā
Pievienojiet akumulatoru, ieslēdziet barošanu — akumulatora pusē nav nepieciešama programmēšanas secība.

Viedā BMS, kas paredzēta komerciālai liela cikla izvietošanai

Katra Terli 20 kWh saules enerģijas uzglabāšanas iekārta tiek piegādāta ar integrētu viedo BMS, kas pārvalda šūnu stāvokli, uzrauga bojājumu stāvokļus un novērš atteices režīmus ikdienas komerciālā un rūpnieciskā cikla laikā.

Pašbalansējošais BMS
BMS aktīvi līdzsvaro spriegumu visās šūnu sērijās katrā uzlādes ciklā — novēršot šūnu diverģenci, kas samazina jaudu un saīsina pakotnes kalpošanas laiku augsta cikla lietojumos.

Pilns aizsardzības komplekts

• Aizsardzība pret pārlādēšanu — atvienojas, pirms tiek pārsniegti elementa sprieguma griesti

• Aizsardzība pret pārmērīgu izlādi — saglabā ieteicamo robežvērtību, lai saglabātu šūnu veselību

• Aizsardzība pret īssavienojumu — bojājuma apstākļos ieslēdzas milisekundēs

• Izlīdzināšanas funkcija — uztur vienādu šūnu stāvokli visā iepakojumā

Reāllaika statusa uzraudzība

• RUN LED (zaļa): apstiprina normālu darbību visos uzlādes un izlādes stāvokļos

• ALM LED (sarkans, mirgo): akumulators ir trauksmes režīmā; sarkana cieta krāsa norāda uz aktīvo aizsardzības notikumu

• 6 LED SOC displejs: pašreizējā jauda ir redzama bez lietotnes vai ārējā skaitītāja

• Bluetooth lietotne: nolasīt atsevišķu šūnu spriegumus reāllaikā; pārdēvēt akumulatoru; uzraudzīt SOC attālināti

Laukā nomaināmas sastāvdaļas
BMS un šūnas var nomainīt uz lauka, vadoties pēc inženiera norādījumiem — nav nepieciešama pilna vienība nomaiņa komponentu atteices gadījumā.

LiFePO4 ķīmiskā drošība
Fosfāta katoda struktūra novērš termiskās bēgšanas risku, kas raksturīgs NMC/NCA ķīmijai. Nav kobalta — nav uguns, nav sprādziena ļaunprātīgas izmantošanas apstākļos. Pamošanās no aizsardzības režīma, ko automātiski apstrādā litija lādētājs.

Sertifikāti, kas attiecas uz Eiropu, Koreju, Ķīnu un pasaules tirgiem

Terli augstsprieguma akumulatoru sistēmai ir visa uzņēmuma sertifikācijas kaudze, kas EPC darbuzņēmējiem un izplatītājiem ir nepieciešama, lai veiktu muitošanu, izpildītu projekta finansēšanas prasības un atbilstu tīkla starpsavienojumu standartiem.

• CE  — obligāta ieiešanai ES tirgū; apstiprināts ar EMC testa ziņojumu

• TUV  — Eiropas komercpircējiem un projektu aizdevējiem nepieciešama neatkarīga drošības sertifikācija

• CB (IECEE CB Scheme)  — starptautisks drošības standarts, kas atzīts vairāk nekā 50 valstīs; vienkāršo vairāku tirgu produktu reģistrāciju

• KC  — Korejas sertifikācija izplatīšanai Korejas tirgū

• 3C  — Ķīnas obligātā sertifikācija pārdošanai Ķīnas vietējā tirgū

• UN38.3  — izturēts litija bateriju transportēšanas tests; nodrošina gaisa, jūras un dzelzceļa pārvadājumus bez ierobežojumiem

• MSDS  — Materiālu drošības datu lapa muitošanai, noliktavas uzglabāšanai un pārvadātāja dokumentācijai

• ISO 9001:2015  — Kvalitātes vadības sistēmas sertifikācija

• ISO 14001  — Vides pārvaldības sertifikācija

• ISO 45001  — Arodveselības un darba drošības vadības sertifikācija

• RoHS  — nav ierobežotas bīstamās vielas; ES vides atbilstība

• CE, RoHS, FCC, IEC62133  — pieejams pēc pieprasījuma papildu tirgus prasībām

Visi sertifikācijas dokumenti ir pieejami pēc pieprasījuma, lai veiktu importa atbilstības un projekta maksātspējas pārbaudes. OEM ražotās vienības atbilst vienai un tai pašai sertifikācijas sistēmai.

Kur tiek izmantots 96 V 20 kWh ESS akumulators

Terli 96V LiFePO4 akumulatoru sistēma aptver sešas izvietošanas kategorijas — no liela patēriņa mājām līdz rūpnieciskiem mikrotīkliem — ar vienu platformu, kuras jauda ir no 20 kWh līdz simtiem kWh.

Mājas saules enerģijas krātuve
19,2–20,48 kWh banka nodrošina enerģiju liela patēriņa mājām ar elektromobiļu uzlādes slodzi vai vairāku dienu tīkla pārtraukuma rezerves prasībām — ja standarta 5–10 kWh dzīvojamo akumulatoru nepietiek.

Telekomunikāciju bāzes stacijas
Augsta cikla 96 V bankas nodrošina rezerves strāvu attālās vietās vai tīkla malās. Darbības logs no -20°C līdz 60°C aptver Arktikas un tropu izvietošanu bez aukstā laika samazināšanās.

Mašīntelpa un datu centrs
19 collu plaukts stiprināmais skapis ir integrēts IT infrastruktūras telpās kopā ar UPS aprīkojumu. RS485/CAN komunikācija ir tieši saistīta ar ēkas enerģijas pārvaldības sistēmām.

Rūpnieciskā un mikrotīkla
paralēlā paplašināšana ļauj palielināt jaudu no 20 kWh līdz vairākiem simtiem kWh, nepārveidojot invertora arhitektūru vai akumulatora kopni.

Kalnu un ārpus tīkla esošās vietas
Plaša temperatūras darbība un “plug-and-play” nodošana ekspluatācijā samazina uzstādīšanas laiku uz vietas instalācijām bez viegli pieejama tehniskā atbalsta.

Viens piegādātājs visos sprieguma līmeņos
24 V / 48 V / 96 V / 192 V / 384 V / 512 V diapazons aptver visas projekta sprieguma prasības. CE/TUV sertificēts visā diapazonā — nav piegādātāja pārslēgšanās starp sprieguma līmeņiem.

OEM/ODM akumulatoru ražošana ar nulles MOQ barjeru

Terli ražo pielāgotas LiFePO4 akumulatoru sistēmas izplatītājiem un zīmolu īpašniekiem, kuriem nepieciešams rūpnīcas partneris, nevis kataloga piegādātājs.

Pilna pielāgošanas joma

• Spriegums: 24V / 48V / 96V / 192V / 384V / 512V — jebkurš projekta sprieguma līmenis

• Jauda: 50Ah / 100Ah / 150Ah / 200Ah un vairāk

• Izlādes strāva: 50A / 100A / 150A / 200A — saskaņota ar invertora ieejas specifikācijām

• Sakari: RS485 / CAN / RS232 / Bluetooth — konfigurēts katram invertora zīmolam

• Zīmols: pielāgots logotips, Bluetooth lietotnes nosaukums, korpusa krāsa un dizains

A pakāpes šūnu garantija
Visas šūnas ir 100% jaunas, reālas jaudas A kategorijas LiFePO4. Šūnas, kas nav A klases šūnas, var saņemt pilnu atmaksu — saistības ir rakstiskas.

7 pakāpju ražošanas process
Ārējās kastes sagatavošana → šūnu sagatavošana → izstrādājuma montāža → pabeigta vienība → produkta pārbaude → produkta iepakošana → nosūtīšana. Katrs solis ietver īpašus kvalitātes kontroles kontrolpunktus, kas nodrošināti ar ISO 9001/14001/45001 sertifikātu.

Partnerības noteikumi

• Nav MOQ: tiek gaidīti izmēģinājuma pasūtījumi un nelielas partijas

• Parauga izpildes laiks: 7 dienas

• Masveida ražošanas izpildes laiks: 10-20 dienas

• Piegāde: ekspress (3–7 dienas), gaisa (4–7 dienas), jūras (15–30 dienas)

• Maksājums: T / T, PayPal, Alibaba tirdzniecības garantija; pasūtījumi > $10 000 — 30% depozīts, atlikums pirms nosūtīšanas

• CE, TUV un UN38.3 sertifikācijas dokumenti, kas nododami OEM zīmoliem

Kronšteina augšpusē ir pagarinājums. Ja ir trieciens, spēcīgs kritums vai vibrācija, pats akumulators nebūs pirmais, kas nesīs smagumu
