L'effet de point chaud dans les panneaux solaires se produit lorsque certaines zones d'un panneau solaire deviennent excessivement chaudes. Cette surchauffe peut être déclenchée par des facteurs tels que l’ombre, la saleté ou des problèmes internes au sein du panneau. Lorsque ces zones surchauffent, elles cessent de produire de l’électricité et produisent plutôt de la chaleur. Négliger l’effet hotspot peut nuire considérablement à l’efficacité globale du panneau.
La présence de points chauds peut réduire l'efficacité des panneaux solaires jusqu'à 15%.
S'attaquer à ces points chauds peut réduire leur température de 55 °C à 35 °C, augmentant potentiellement la puissance de sortie jusqu'à 5,3 %.
En gérant efficacement l’effet hotspot des panneaux solaires, nous pouvons améliorer leurs performances et prolonger leur durée de vie.
Les points chauds dans les panneaux solaires peuvent réduire la consommation d'énergie jusqu'à 15 %. Les corriger est important pour de meilleures performances.
Le nettoyage des panneaux solaires empêche souvent la saleté de provoquer des points chauds. Cela maintient la production d’énergie stable.
Les caméras thermiques trouvent les points chauds visibles et cachés. Cela permet de résoudre les problèmes plus tôt.
En plaçant les panneaux à angle droit, vous obtenez plus de lumière solaire. Cela réduit également les risques d’ombrage et de points chauds.
Les diodes de dérivation arrêtent les points chauds en déplaçant le courant autour des cellules endommagées ou ombragées.
La vérification et la réparation des panneaux solaires les prolongent souvent. Cela évite également des réparations coûteuses.
Les nouvelles technologies solaires, comme les systèmes de refroidissement et les panneaux IBC, fonctionnent mieux et réduisent les risques de points chauds.
Connaître les causes des points chauds, comme l'ombrage ou les dommages, aide les utilisateurs à les prévenir.
L’ effet hotspot se produit lorsque certaines parties d’un panneau solaire deviennent trop chaudes. Cela peut se produire en raison d’ombrages, de dommages physiques ou de problèmes de polarisation inverse. Lorsqu’une cellule solaire est ombragée ou cassée, elle cesse de fonctionner correctement. Au lieu de produire de l’électricité, il transforme l’énergie en chaleur comme une résistance.
Cette surchauffe peut faire augmenter considérablement la température dans ces zones. Par exemple, les cellules endommagées ou ombragées peuvent chauffer entre 25 °C et 100 °C . Le tableau ci-dessous montre comment les différents types de fissures affectent les points chauds et les changements de température :
| Type de fissure | Point chaud présent ? | Augmentation de la température (°C) |
|---|---|---|
| Type 1 (pas de fissures) | Non | Aucun |
| Type 2 (petites fissures) | Non | Aucun |
| Type 3 (zone ombrée) | Oui | 25 à 100 |
| Type 4 (cellule cassée) | Oui | 25 à 100 |
Les points chauds diminuent l'efficacité du panneau et usent ses matériaux plus rapidement. Vous pouvez éviter cela en gardant les panneaux propres et en réparant rapidement tout dommage.
Lorsque des points chauds se forment, les cellules affectées cessent de produire de l’électricité. Au lieu de cela, ils produisent de la chaleur, qui endommage les pièces du panneau comme le verre, la soudure et les couches protectrices. Au fil du temps, cette chaleur peut causer des dommages permanents et réduire la durée de vie du panneau.
Les données montrent que des températures plus élevées réduisent l’efficacité. Pour chaque augmentation de 1 °C, les panneaux perdent Efficacité de 0,5% à 0,8% . Le tableau ci-dessous explique cela :
| Augmentation de la température (°C) | Perte d'efficacité (%) |
|---|---|
| 1 | 0,5 - 0,8 |
La réparation précoce des points chauds peut économiser de l'efficacité et éviter des dommages à long terme à vos panneaux solaires.
Les points chauds laissent souvent des marques visibles. Ceux-ci incluent des taches de brûlure, des couleurs fanées ou des fissures sur la surface du panneau. Par exemple, un ombrage compris entre 40 et 60 % peut chauffer les points chauds jusqu'à 145 °C, provoquant des dommages visibles. Le tableau ci-dessous montre comment l'ombrage affecte les températures des points chauds :
| Ombrage (%) | Augmentation de la température (°C) | Température du point chaud (°C) |
|---|---|---|
| 40 | 25 à 105 | 145 |
| 60 | 25 à 105 | 145 |
Si vous remarquez ces signes, corrigez-les rapidement pour éviter d’autres dommages.
Tous les points chauds ne sont pas visibles facilement. Certains sont cachés et nécessitent des outils spéciaux comme des caméras thermiques pour les trouver. Ces caméras montrent les zones chaudes qui autrement pourraient être manquées. Par exemple, l'imagerie infrarouge a trouvé une cellule 15 °C plus chaud que les autres en raison de défauts.
Les nouvelles technologies, comme le modèle d’apprentissage profond VGG-16, améliorent encore la recherche de points chauds. Ce modèle peut repérer les points chauds avec Précision de 99,98 % grâce aux images infrarouges. L’utilisation de ces outils permet de détecter les problèmes cachés avant qu’ils ne s’aggravent.
Astuce : des contrôles thermiques réguliers peuvent détecter des points chauds visibles et cachés. Cela permet à vos panneaux solaires de fonctionner correctement.
L'ombre est une cause majeure de points chauds dans les panneaux solaires. Lorsque la lumière du soleil est bloquée par des arbres, des bâtiments ou des poteaux, les cellules ombragées se réchauffent. Cela se produit parce que les cellules ombrées absorbent de l’énergie au lieu de produire de l’électricité. Même les petites zones ombragées peuvent provoquer de grandes différences de température. Les cellules ombragées peuvent atteindre une température supérieure à 130 °C, ce qui réduit les performances et endommage les matériaux plus rapidement.
La saleté, les excréments d'oiseaux et la boue empêchent la lumière du soleil d'atteindre le panneau. Cela provoque un chauffage inégal et crée des points chauds. Nettoyer souvent les panneaux peut résoudre ce problème. S'ils ne sont pas nettoyés, la saleté et les débris peuvent endommager le panneau au fil du temps. Cela réduit le fonctionnement du panneau et raccourcit sa durée de vie.
La neige, la grêle et les débris peuvent endommager les panneaux solaires. La neige bloque la lumière du soleil, tandis que la grêle et les débris peuvent fissurer la surface. Ces fissures entraînent un chauffage inégal et davantage de points chauds. L’installation correcte des panneaux et l’utilisation de housses de protection peuvent aider à éviter ces problèmes.
Le verre brisé ou les cadres pliés peuvent fissurer les cellules solaires. Les fissures empêchent l’électricité de circuler correctement, provoquant une surchauffe. Des études montrent que les charges lourdes et les changements de température aggravent les fissures. Cela réduit les performances du panneau et augmente les points chauds.
De mauvais joints de soudure et des matériaux cellulaires faibles peuvent provoquer des points chauds. Des erreurs lors de l’installation ou du transport peuvent aggraver ces problèmes. Au fil du temps, ces problèmes réduisent le fonctionnement du panneau et provoquent une surchauffe.
Les cellules solaires s’usent de manière inégale lorsqu’elles reçoivent différentes quantités de lumière solaire. Les cellules plus anciennes ne fonctionnent pas aussi bien et sont plus susceptibles de surchauffer. L’utilisation de panneaux incompatibles aggrave ce problème. Des contrôles réguliers et le remplacement des anciens panneaux peuvent résoudre ce problème.
Les diodes de dérivation aident à arrêter les points chauds en redirigeant le courant autour des cellules ombragées. Si ces diodes se brisent, les cellules grisées chauffent à la place. La recherche montre que des diodes cassées peuvent augmenter les températures de 18 °C . Cette chaleur supplémentaire met le panneau à rude épreuve et le rend moins fiable.
La polarisation inverse se produit lorsque les cellules ombrées absorbent de l'énergie au lieu de la produire. Cette énergie se transforme en chaleur, créant des points chauds. Des études montrent que la polarisation inverse peut rendre les cellules ombragées plus chaudes que 150 °C. La vérification fréquente des diodes de dérivation et des pièces électriques peut empêcher cela.
Les points chauds nuisent au bon fonctionnement des panneaux solaires. Ils rendent plus difficile la circulation de l’électricité, ce qui gaspille de l’énergie. Avec le temps, ce problème s’aggrave, surtout par mauvais temps. Par exemple, de minuscules fissures dans les panneaux peuvent couper l'alimentation électrique. jusqu'à 60% . Ces fissures rendent plus difficile la transformation de la lumière solaire en électricité.
La météo joue un rôle important dans ce problème. La chaleur ou le froid extrême modifient les matériaux du panneau, réduisant ainsi sa puissance. Un nettoyage régulier et l’utilisation de caméras thermiques peuvent aider à détecter et à réparer rapidement les points chauds.
Les hotspots sont l’une des principales raisons pour lesquelles les panneaux solaires ne fonctionnent plus. Des études montrent que 22 % des panneaux sont endommagés par des points chauds. Le tableau ci-dessous montre comment différents panneaux perdent de l'énergie à divers endroits :
| Étude | Type de panneau solaire | Taux de perte de puissance | Emplacement |
|---|---|---|---|
| Kahoul et coll. | Mono et polycristallin | 3,33% - 4,64%/an | Désert saharien |
| Rashmi Singh et coll. | a-Si et multicristallin | 29,08% de perte | Étude sur le terrain |
| Chbihi et al. | Anciens et nouveaux panneaux | 29% de perte | Maroc |
Ces données montrent pourquoi la réparation des points chauds est importante pour que les panneaux continuent de fonctionner correctement.
Les points chauds créent trop de chaleur, ce qui endommage les couches protectrices du panneau. Ces couches sont censées protéger les parties intérieures mais s'affaiblissent sous l'effet de la chaleur. Au fil du temps, les couches peuvent se décoller, rendant le panneau moins résistant.
Les hotspots ne nuisent pas seulement à l’extérieur ; ils blessaient aussi l'intérieur. Les fils, connecteurs et joints de soudure peuvent se briser sous l’effet de la chaleur. Cela empêche l’électricité de circuler correctement. Vérifier souvent les panneaux et résoudre rapidement les problèmes peut mettre fin à ces dommages.
Les points chauds provoquent des changements rapides de température qui affaiblissent les matériaux du panneau. Cela entraîne des fissures et d’autres problèmes, empêchant le panneau de fonctionner plus tôt.
Si les points chauds restent longtemps, ils peuvent détruire les panneaux pour toujours. Une chaleur élevée et des matériaux fragiles provoquent des cellules brûlées et des pièces cassées. Une fois que cela se produit, le panneau ne peut pas être entièrement réparé. Nettoyer les panneaux et les installer correctement peut aider à éviter cela.
Astuce : La réparation précoce des points chauds permet d'économiser de l'argent et permet aux panneaux de fonctionner plus longtemps.

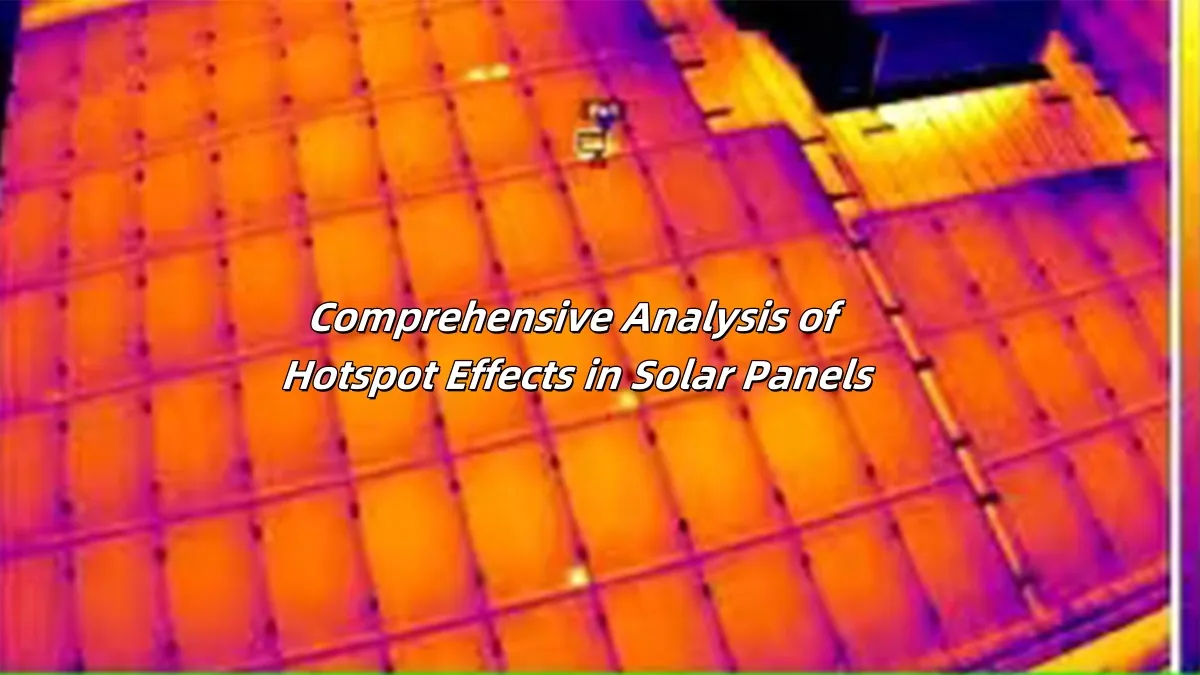

Les caméras thermiques sont idéales pour repérer les points chauds des panneaux solaires. Ils montrent des zones de chaleur que vous ne pouvez pas voir avec vos yeux. Ces caméras détectent le rayonnement infrarouge, vous aidant ainsi à trouver les points chauds rapidement et avec précision. Par exemple, les caméras avec Une résolution de 160 × 120 et une sensibilité ≤ 50 mK permettent de détecter même de petits changements de chaleur.
Les outils modernes utilisent la vision par ordinateur pour vérifier les images instantanément. Cela facilite la recherche de points chauds et réduit le travail manuel. Les drones équipés de caméras thermiques sont également utiles pour les grands parcs solaires. Ils scannent de vastes zones et créent des cartes thermiques, vous n'avez donc pas besoin d'inspecter chaque panneau à la main.
La thermographie est un moyen sûr de vérifier les panneaux solaires sans les endommager. Cela permet de détecter rapidement les points chauds, ce qui permet d'économiser de l'argent sur les réparations et de prolonger la durée de vie des panneaux.
Des études montrent que l’imagerie thermique fonctionne mieux que les autres méthodes. Par exemple :
| de la preuve | Description |
|---|---|
| Système d'imagerie thermique | Détecte mieux les défauts dans les panneaux que les anciennes méthodes. |
| Analyse des performances | Affiche les changements d'énergie et les emplacements des points chauds. |
| Utilisation de drones | Les drones facilitent le contrôle des grands parcs solaires. |
L'imagerie thermique détecte également des problèmes tels que la perte d'énergie et la forme des points chauds. Lorsqu'il est utilisé avec des contrôles de tension et de courant, il donne une vue complète de l'état du panneau.
Des outils comme MATLAB et ANSYS aident à étudier la formation des points chauds. Ils créent des modèles pour montrer comment la chaleur se propage dans les panneaux solaires. Par exemple, Les tests ANSYS montrent moins de 10 % d'erreur par rapport aux données réelles, prouvant qu'ils fonctionnent bien sous ombrage.
Les simulations vous permettent de tester des idées sans endommager les panels. Ils montrent comment les ombres et les défauts provoquent des points chauds, afin que vous puissiez résoudre les problèmes plus tôt. MATLAB permet de modéliser la façon dont les panneaux gèrent la chaleur et l'électricité, en repérant les problèmes avant qu'ils ne surviennent.
La recherche sauvegarde les résultats des simulations avec des tests réels. Une étude utilisant ANSYS a réalisé des modèles pour les points chauds et les a testés à l’extérieur. Il a montré comment les ombres et les défauts créent des points chauds, prouvant ainsi que les correctifs précoces sont importants.
| des aspects | Détails |
|---|---|
| Objectif de l'étude | Simulation de la façon dont la chaleur se propage dans les cellules solaires endommagées. |
| Logiciel utilisé | ANSYS |
| Méthodologie | J'ai réalisé des modèles thermiques et je les ai testés à l'extérieur. |
| Principales conclusions | Moins de 10 % de différence entre les tests et les données réelles. |
| Validation expérimentale | Des tests en extérieur ont montré comment l'ombrage provoque des points chauds. |
En mélangeant simulations et imagerie thermique, vous pouvez mieux trouver et corriger les points chauds des panneaux solaires.
Le nettoyage des panneaux solaires est un moyen simple d’arrêter les points chauds. La saleté, les fientes d'oiseaux et la boue bloquent la lumière du soleil, provoquant un chauffage inégal. Cela réduit la production d’énergie. Des études montrent que les panneaux sales peuvent perdre jusqu'à 50 % d'efficacité en six mois. Par exemple, des recherches menées en Arabie Saoudite ont révélé d'importantes pertes d'énergie dues à l'accumulation de saletés :
| Nom de l'étude | Efficiency Loss | Time Frame | Location |
|---|---|---|---|
| Adinoyi et Saïd | 50% | 6 mois | Arabie Saoudite |
| Mani et Pillaï | 40% | 6 mois | Arabie Saoudite |
| Owusu-Brun | 28,7% | 4 mois | Nord du Ghana |
Le nettoyage régulier des panneaux assure leur bon fonctionnement et évite le gaspillage d’énergie.
Placer les panneaux au bon angle les aide à obtenir plus de lumière du soleil. Cela arrête l'ombrage, qui peut provoquer des points chauds. De nouveaux systèmes de montage améliorent la capture d'énergie en jusqu'à 25% . Des angles appropriés réduisent également le stress thermique sur les cellules ombragées, ce qui prolonge la durée de vie des panneaux.
Avant d'installer des panneaux, inspectez la zone pour déceler des problèmes d'ombrage comme des arbres ou des bâtiments. Étudiez également les conditions météorologiques. Des méthodes avancées telles que GMPPT aident à gérer les problèmes d'ombrage. Ces méthodes trouvent des niveaux de puissance sûrs, réduisant ainsi les risques de points chauds :
| Evidence Type | Findings |
|---|---|
| Méthode GMPPT améliorée utilisée | Suit les niveaux de puissance sûrs pour éviter les points chauds. |
| Par rapport aux anciennes méthodes | Réduit le stress thermique en trouvant de meilleurs niveaux de tension. |
Les vérifications sur site aident à prévenir les points chauds et à garantir le fonctionnement efficace des panneaux.
Les panneaux solaires de haute qualité sont conçus pour mieux gérer l’ombre et la saleté. Les systèmes de refroidissement peuvent corriger les petits points chauds provoqués par l’ombrage de quelques cellules. Même dans des conditions difficiles, le refroidissement améliore la production d'énergie . Ces panneaux fonctionnent bien dans les villes où l’ensoleillement est limité.
Les diodes de dérivation aident à arrêter les points chauds en déplaçant le courant autour des cellules ombragées ou endommagées. Si les diodes se brisent, les cellules ombragées peuvent surchauffer et endommager le panneau. La vérification et le remplacement réguliers des diodes défectueuses garantissent la fiabilité des panneaux.
Les systèmes de refroidissement réduisent le stress thermique, tandis que les panneaux IBC améliorent le flux d'énergie. Ces outils sont utiles dans les zones ombragées ou par mauvais temps. L’utilisation d’une technologie solaire avancée évite les points chauds et augmente la production d’énergie.
Laisser l'air circuler sous les panneaux aide à réduire la chaleur et à arrêter les points chauds. Les systèmes de montage surélevés améliorent la circulation de l’air, réduisant ainsi le stress thermique. Cette solution simple permet aux panneaux de durer plus longtemps.
La surveillance de votre système solaire permet de détecter rapidement les problèmes. Les caméras thermiques peuvent détecter les points chauds et vérifier l’état des panneaux. Les plans de maintenance prédictive aident à planifier les inspections et à éviter des réparations coûteuses. Par exemple :
| du type de preuve | Description |
|---|---|
| Imagerie thermique | Recherche les changements de température pour localiser les points chauds. |
| Suivi de l'énergie | Surveille la production d’énergie pour trouver les problèmes cachés. |
| Surveillance en temps réel | Surveille constamment les performances des panneaux pour repérer les modèles de chaleur. |
L’utilisation de contrôles réguliers et d’outils de surveillance intelligents évite les points chauds et maintient l’efficacité des panneaux.
Les points chauds dans les panneaux solaires diminuent l’efficacité, endommagent les pièces et réduisent la durée de vie. Vous pouvez arrêter ces problèmes en connaissant leurs causes. Les ombres, la saleté et les pièces cassées créent souvent des points chauds. La détection précoce des points chauds à l'aide de caméras thermiques ou de modèles informatiques évite de graves dommages. Nettoyer les panneaux, les installer correctement et utiliser des outils tels que des diodes de dérivation les rendent plus efficaces.
| Type de problème | Effet sur la production d'énergie | Moyens de résolution |
|---|---|---|
| Ombre bloquant la lumière du soleil | 60 % à 70 % de puissance en moins | Le flux d'air sous les panneaux augmente le rendement de 14,25 % |
| Panneaux de couverture de neige | 12 % de perte d’énergie annuelle | N / A |
| Poussière dans les zones sèches | Économise 20 à 30 % sur le nettoyage | N / A |
La réparation des points chauds aide les panneaux solaires à bien fonctionner et à durer plus longtemps.
Les points chauds se produisent à cause de la de l'ombre , saleté ou de pièces cassées. Ceux-ci bloquent la lumière du soleil et provoquent une surchauffe de certaines zones.
Oui, les points chauds de longue durée peuvent causer des dommages permanents. Ils endommagent les couches de protection, les pièces intérieures et raccourcissent la durée de vie du panneau. Les corriger tôt arrête cela.
Les caméras thermiques sont les meilleurs outils pour cela. Ils montrent des différences de chaleur que vous ne pouvez pas voir. Les drones et les outils informatiques facilitent la recherche de hotspots.
Les diodes de dérivation réduisent le risque de points chauds en déplaçant le courant autour des cellules ombragées. Mais ils n’arrêtent pas tous les hotspots. Vérifiez-les souvent pour qu’ils continuent de fonctionner.
Nettoyer les panneaux tous les 3 à 6 mois. Dans les endroits poussiéreux, nettoyez plus souvent. Cela empêche la saleté de provoquer des points chauds.
Oui, les conditions météorologiques extrêmes comme la poussière, la neige ou la grêle rendent plus probables les points chauds. Une bonne configuration et un bon entretien aident à éviter cela.
Oui, les panneaux plus récents, dotés de meilleurs matériaux et systèmes de refroidissement, résistent aux points chauds. Des outils tels que les panneaux IBC et les diodes améliorées les rendent plus solides.
Les coûts dépendent de la gravité des dégâts. Les petites réparations comme le remplacement d'une diode ne coûtent pas cher. Les grosses réparations, comme le changement d'un panneau, coûtent plus cher. La prévention des hotspots permet d'économiser de l'argent.
Astuce : Prenez soin régulièrement de vos panneaux pour éviter des réparations coûteuses et les faire durer plus longtemps.
