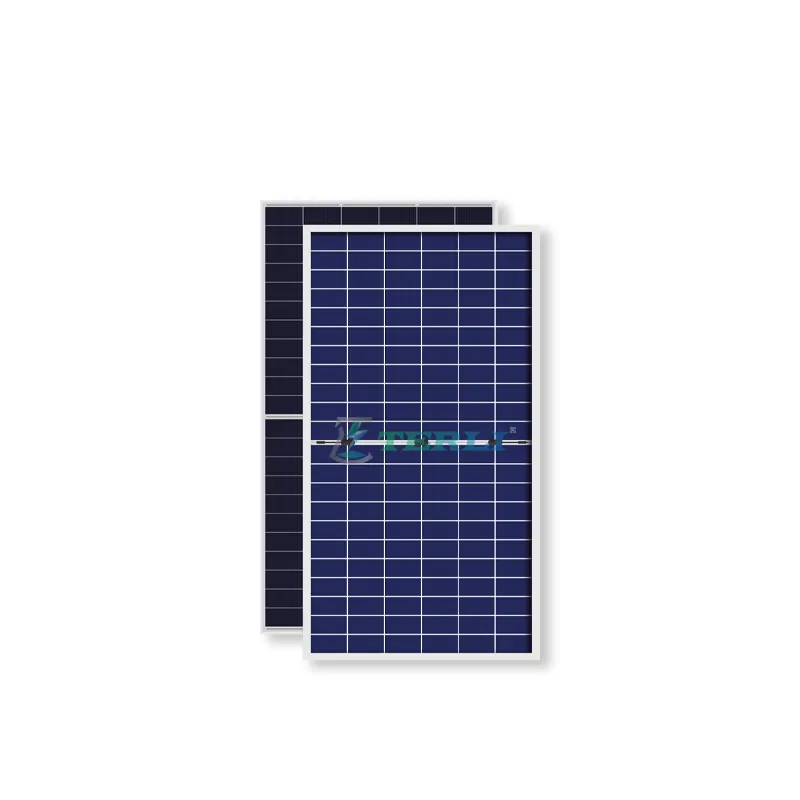

680W-720W G12 132HC 18BB DOUBLE GLASS
ترلی
| پارامترهای الکتریکی (شرایط تست بر اساس قسمت جلویی است) | ||||||||||
| نوع ماژول | N680H132G12D | N690H132G12D | N700H132G12D | N710H132G12D | N720H132G12D | |||||
| شرایط تست | STC | NOTC | STC | NOTC | STC | NOTC | STC | NOTC | STC | NOTC |
| حداکثر اسمی توان (Pmax/W) | 680 |
519 | 690 | 527 |
700 |
535 |
710 | 543 |
720 |
552 |
| ولتاژ مدار باز (Voc/V) | 47.40 |
44.90 |
47.80 |
45.30 |
48.20 | 45.70 |
48.60 |
46.10 |
49.00 |
46.50 |
| جریان اتصال کوتاه (ISc/A) | 18.18 |
14.65 |
18.26 | 14.71 |
18.34 |
14.77 |
18.42 |
14.83 |
18.50 |
14.89 |
| حداکثر ولتاژ برق (Vmp/V) | 39.60 |
37.10 |
40.00 |
37.50 |
40.40 | 37.90 |
40.80 |
38.30 |
41.20 |
38.70 |
| حداکثر جریان توان (Imp/A) | 17.20 |
13.98 |
17.27 |
14.05 |
17.34 |
14.12 |
17.41 |
14.19 |
17.48 |
14.26 |
| کارایی (%) | 21.89٪ | 22.21٪ |
22.53٪ |
22.85٪ |
23.23٪ |
|||||
STC: تابش = 1000 W/㎡، دمای سلول = 25 ℃، AM = 1.5، کاهش راندمان متوسط 4.5٪ در 200 W/㎡ NOTC: تابش = 8 00 W/㎡، دمای محیط = 20 درجه سانتیگراد، AM = 1.5، سرعت باد = 1 متر بر ثانیه |
||||||||||
| پارامترهای مکانیکی | |||
| سلول | 210x105mm، 132HC |
رابط |
MC4 اصلی / سازگار |
| اندازه و وزن ماژول | 2384x1303x33mm، 38.8 کیلوگرم |
جعبه اتصال |
IP68، 3 دیود بای پس |
| شیشه ای | شیشه 2.0 میلی متری AR با پوشش حرارتی تقویت شده |
قاب | آلیاژ آلومینیوم آنودایز (تکه) |
| ورق سیاه | شیشه شناور فوق شفاف 2.0 میلی متری | کابل | 4mm²، طول کابل 300mm (سفارشی) |
چهار گزینه پیکربندی (گزینه های سفارشی موجود)
